Промышленный комплекс учёта газа ПК-ТМ-Р3

Техномер
Заказать
Комплекс ПК-ТМ-Р3 предназначен для измерения объёма природного газа, приведённого к стандартным условиям по ГОСТ 2939, за счёт измерения объёма газа при рабочих условиях ротационными счётчиками RVG и автоматической электронной коррекции с учётом измеренного значения температуры, давления газа и вычисленного коэффициента сжимаемости газа по ГОСТ 30319.2 и ГОСТ Р 70927-2023.
Комплексы ПК-ТМ применяются для измерения объема природного газа по ГОСТ 5542-2014 и других неагрессивных, сухих и очищенных газов (воздух, азот, аргон и т.п. за исключением кислорода) в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов.

Диапазон измеряемых расходов: от 0,3 м3/ч до 1600 м3/ч

Измеряемая среда: природный газ по ГОСТ 5542–2014 ГОСТ5542-2022, аргон, азот, воздух

Основная относительная погрешность, %: ± 2,1 от Qмин до 0,1Qном ± 1,1 от 0,1Qном до Qмакс

Максимальное рабочее избыточное давление: 15

Температура окружающей среды, ⁰С: от -40 до + 60

Температура рабочей среды, ⁰С: от -25 до + 55

Степень защиты от воздействия окружающей: ip54

Программное обеспечение: ПО «Газсеть: Стандарт» - ПО для интерактивного сбора данных по оптическому каналу связи ПО «Газсеть: Комбыт» - ПО для автоматизированного сбора данных по TCP/IP и CSD-каналу связи

Выполняемые функции
Конструкция
Технические характеристики
Телеметрия
Блок схема размещения внешних цифровых коммуникационных блоков телеметрии серии БПЭК/ЦК в зависимост

Выполняемые функции

  • Вычисление объёмного расхода и объёма газа, приведённых к стандартным условиям с использованием вычисленного коэффициента сжимаемости по ГОСТ 30319.2-2015 или ГОСТ Р 70927-2023;
  • Наличие дополнительной информации в корректоре о узле учёта газа и его составе (диапазон расхода газа, дата выпуска комплекса, интервал поверки, тип счётчика газа, диаметр условного прохода и др.);
  • Отображение на дисплее корректора информации о текущих значениях измеряемых и рассчитываемых параметров (объем, давление, температура и т.д.), данных архивов и журналов — суточного потребления и максимальных расходов с указанием времени и даты;
  • Возможность интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS485 или оптического интерфейса;
  • Передача информации в автоматическом режиме поставщику газа по протоколам CSD, FTP, TCP о режимах газоснабжения с помощью модулей телеметрии серии БПЭК-ЦК в составе ПК «ГАЗСЕТЬ»;
  • Представление отчетов о нештатных ситуациях, авариях, несанкционированных вмешательствах;
  • Архивирование основных измеряемых и вычисляемых параметров;
  • Архивы потребления: часовой архив до 12 месяцев 10 тысяч записей, суточные архивы 6 лет до 2500 записей;
  • Архивы специальные: архив изменений, системный архив, архив событий;
  • Возможность работы по подстановочному значению расхода газа;
  • Контроль температуры технологических параметров окружающей среды (опционально);
  • Контроль перепада давления на счетчике газа (опционально, не требует внешнего питания);
  • Возможность работы с различными внешними интеллектуальными контроллерами телеметрии серии БПЭК/ЦК;
  • Встроенный модуль телеметрии с автономным питанием (опционально);
Возможность считывания данных по оптическому интерфейсу.

Конструкция

 В состав комплекса входит:
  • счётчик газа;
  • корректор объёма газа;
  • преобразователь давления;
  • преобразователь температуры газа;
  • датчик импульсов НЧ.
Опционально в состав комплекса может входить:
  • преобразователь разности (перепада) давления;
  • преобразователь температуры технологических параметров;
  • интеллектуальный блок телеметрии.
В состав комплекса ПК-ТМ-P1 может входить внешний цифровой коммуникационный блок телеметрии:
ПК-ТМ-Р3.БТ3 - с блоком телеметрии БПЭК-05/ЦК

Технические характеристики

Диапазон измерения температуры рабочей среды:
  • от -23,15 °С (включительно) до +60 °С по ГОСТ 30319.2-2015;
  • от -40 °С до -23,15 °С (исключительно) по ГОСТ Р 70927-2023.
  • вычисление коэффициента сжимаемости газа корректором ТМ-07 для диапазона от -40 °С до +60 °С производится совместно по ГОСТ 30319.2-2015 и ГОСТ Р 70927-2023.
Электропитание комплекса ПК-ТМ с корректором ТМ-07 осуществляется от комплекта литиевых батарей, обеспечивающих автономный режим работы комплекса (корректора) в течение 5 лет до плановой замены.
Комплекс ПК-ТМ является взрывозащищенным оборудованием, соответствует требованиям гл.7.3 ПУЭ, ГОСТ 31610.0-2019 (IEC 60079-0:2017) и ГОСТ 31610.11-2014 (IEC 60079-11:2011) и имеет маркировку взрывозащиты 1Ex h ib IIB T4 Gb X
Комплекс ПК-ТМ имеет степень защиты оболочки к воздействию пыли и влаги и соответствует классу IP65.
Средний срок службы комплекса ПК-ТМ составляет 12 лет.
Межповерочный интервал комплекса ПК-ТМ составляет 5 лет.

Телеметрия

Блок телеметрии подключается к корректору ТМ-07 по цифровым коммуникационным интерфейсам с последующей передачей полученной информации по GSM/GPRS сети на удаленный модем или на удаленный сервер сбора данных.
В качестве блока телеметрии с комплексами ПК-ТМ могут применяться БПЭК-02/ЦК, БПЭК-04/ЦК-Ех, БПЭК-05/ЦК.

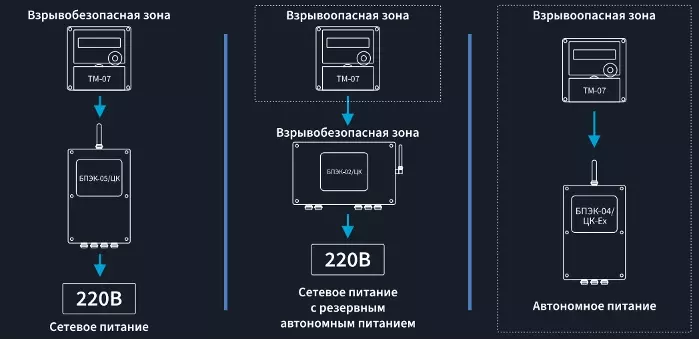

Блок схема размещения внешних цифровых коммуникационных блоков телеметрии серии БПЭК/ЦК в зависимост
